工程朋友們應該知道超聲波探頭機電轉換效率與電容匹配密切相關，與電容匹配好，機電轉換效率更高。本文天功測控小編給行業朋友們介紹6種不同的電容匹配方案。

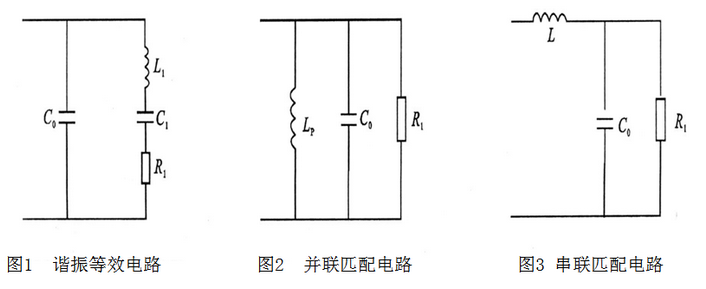

       這6種電容匹配方案為：諧振等效電路、并聯匹配電路、串聯匹配電路、電感-電容匹配、改進電感電容匹配、T型匹配。電路匹配包括調諧匹配和阻抗匹配。調諧匹配使探頭盡量接近純阻狀態，減少無功分量；阻抗匹配，使探頭與電源達到阻抗匹配，保證探頭獲得最大的電功率。通過電路的電感和電容匹配，可以取得更佳的機電轉換效率，獲得更好的探頭性能。

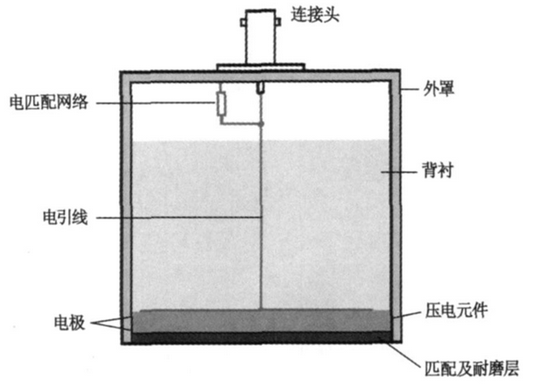

        超聲波探頭電路匹配

       串聯電感匹配后的有功電阻小于并聯匹配的有功電阻，且串聯匹配后所需的激勵電壓也小于并聯匹配的激勵電壓。

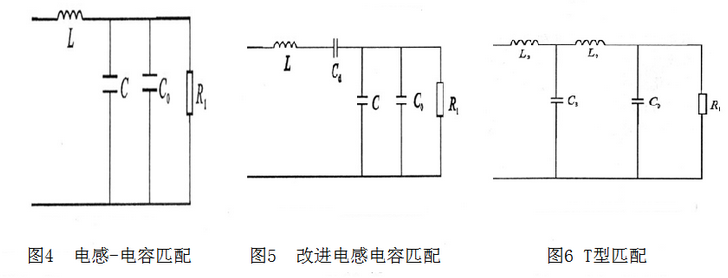

       T型網絡匹配,理論推導簡單,不必測L1、C1的值;且輸出電阻較單個串聯電感進一步減小，是一種更好的匹配網絡。

       改進的電感-電容匹配比電感-電容匹配的可調節參數(L、C)增多一可變電容Cd，且有功電阻也再進一步減少，Qe也再進一步增大，濾波性能也再進一步增加，是一種較理想的匹配。
